Frage
Wie erfolgt der Elektroanschluss ohne Auto mit 12 Volt Batterie?Ich brauche die Stromkabelbezeichnung der Anschlussleitungen ohne Autoanschluss, nur mit Batterie.
Anleitung veröffentlichen
Diese Frage abonnieren
|
Unterstützung wurde angefordert!
vor 10 Monaten
Es wurde von 1 Mitglied, das auch dieses oder ein ähnliches Gerät besitzt, Hilfe angefordert.
|
Antwort
Hallo.

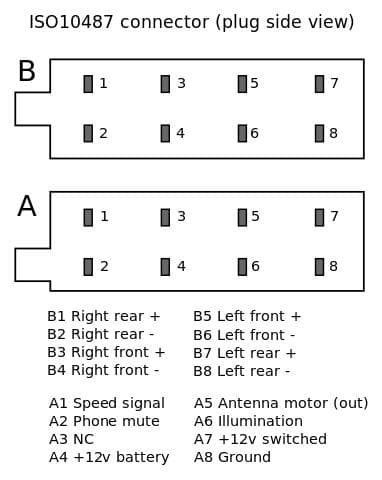

Bitte sehen Sie sich die Pinbelegung des ISO-Steckers an, der mit dem TIQ722P geliefert wurde (im Lieferumfang).
Sie müssen den +-Ausgang Ihrer Batterie an die Pins 7 und 4 im Abschnitt A des Steckers anschließen. An Pin 7 kann ich ein/aus schalten, an Pin 4 dauerhaft (sollte rotes und gelbes Kabel sein). Den - (Minus) Ausgang Ihrer Batterie müssen Sie an Pin 8 im Abschnitt A des Steckers anschließen (schwarzes oder braunes Kabel).
Und wenn Sie über einen Lautsprecher Musik hören möchten, müssen Sie natürlich jeden Lautsprecher an die Pins 1 und 2 oder 3 und 4 oder 5 und 6 oder 7 und 8 im Abschnitt B des Anschlusses anschließen.
Hoffe das hilft.
Grüße Woher ich das weiß:Berufserfahrung
Anhänge
Folgende Bilder wurden zur Antwort hinzugefügt
Danke sagen
3 Kommentare anzeigen
@CatXtr
Hallo, leider funktioniert das nicht, es geht das Radio mit Bildschirm nicht an. Muss der Bildschirm separat angeschlossen werden? Habe ich bei anderen Geräten noch nicht gehabt. Oder ist das Radio kaputt? Vielleicht melden sie sich noch einmal. Danke In Ordnung.
Könnten Sie bitte einige Bilder mit Ihrem ISO-Anschluss teilen und wie Sie ihn angeschlossen haben? Es gibt keine Möglichkeit, dass der Bildschirm keine separate Verbindung hat. |
|
Antwort
Hallo,
habe das Radio zurückgesendet und ein neues bestellt und angeschlossen.
Funktioniert super und hat einen 12" Bildschirm.
Das andere war also kaputt gesendet worden.
Danke noch einmal für die Mühe.
Gis auf weiteres K.H.Göbel
Danke sagen
Kommentieren
|
