Die einzelnen Adern gemäß Bild 1 auf ca. 6mm abisolieren und vorsichtig durch die Dichtungstüllen auf der Rückseite des Senders einschieben.
Vorher gegebenenfalls die obere Spitze der benötigten Dichtungstüllen abschneiden.

Anschluss an vorhandene Klingel-Anlage nach Bild 2 mit elektromechanischem Gong oder Läutewerk (8-12V~/=) an Klemmen C und T. Bei Triggerung mit Gleichspannung C=”-” und T=”+”

Anschluss an potentialfreien Taster nach Bild 3 an Klemmen 0 und C.

Sender und Empfänger sind ab Werk bereits vorprogrammiert. Jeder Sender hat einen eigenen Code, so dass eine Störung durch andere Sender ausgeschlossen ist!
In einem Empfänger können bis zu 20 Sender einprogrammiert werden.
Ein Sender kann jedoch an beliebig vielen Empfängern angelernt werden!

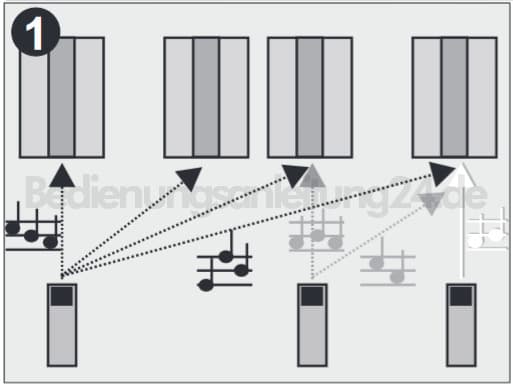

Das Bild zeigt einige der vielen Kombinations-Möglichkeiten. Unter anderem kann jeder Empfänger individuell oder zentral angesteuert werden!
Jedem Sender kann eine andere Melodie zur Ruf-Unterscheidung zugeordnet werden.

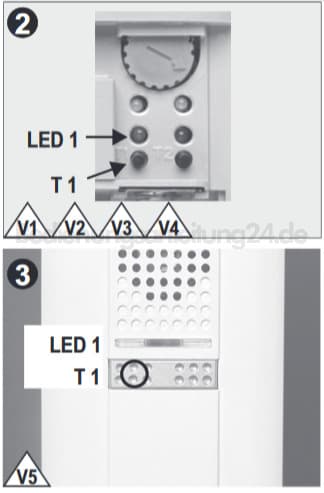

Taste T1 ca. 3 Sekunden gedrückt halten, bis grüne LED 1 leuchtet.

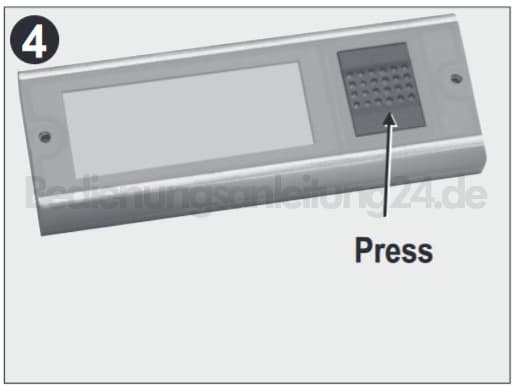

Taste des neuen Senders kurz drücken.

Der Empfänger spielt als Empfangsbestätigung eine Melodie ab, die LED 1 erlischt. Bei Bedarf andere Melodie mit Taste T2 einstellen.

Falls kein Sender erkannt wird, fängt die LED 1 nach ca. 15 sec. an zu blinken und erlischt nach weiteren 10 sec. Vorgang dann wiederholen.

ACHTUNG! Der Power-Sender PSE... benötigt aus technischen Gründen einen Mindest-Abstand von 3m zum Empfänger!
